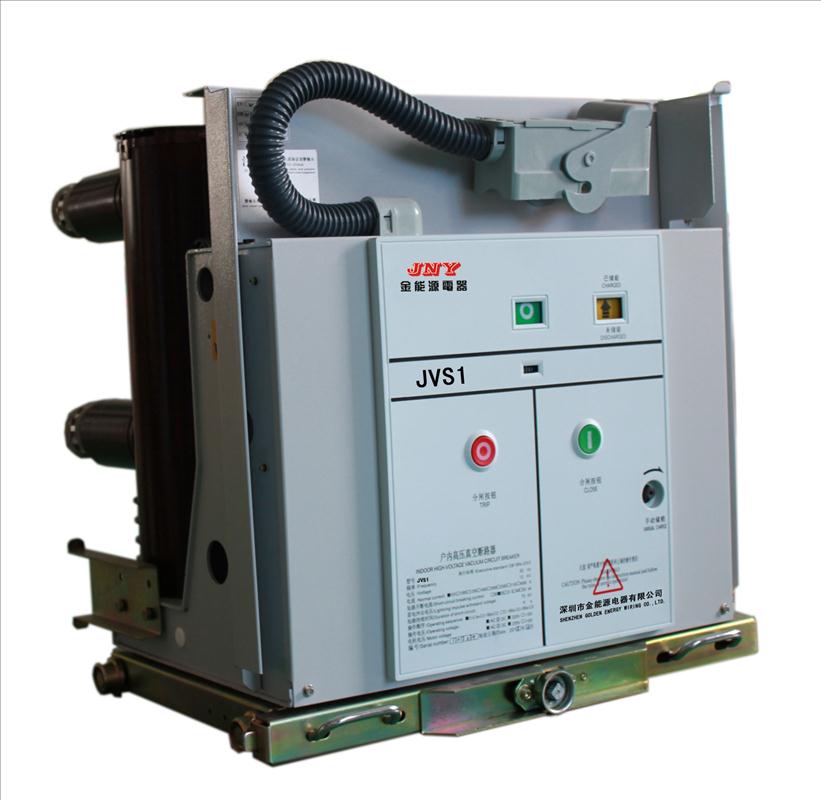

      ZN63(VS1)-12/24型户内高压真空断路器为额定电压24KV、三相交流 50Hz 的户内高压开关设备,适用于发电厂、变电所及工矿企业等输配电 系统的控制功保护开关,尤其适用于高海拔地区开断重要负荷及频繁操 作的场所。
      断路器的制造符合我国国家标准GB1984-2003《交流高压断路器》、 DL/T403-2000《3.6~40.5KV户内真空断路器订货技术条件》以及相关 的IEC标准,并具有可靠联锁功能。
      断路器的操动机构为弹簧储能式,可用交、直流储能操作,也可用手 动操作。
      断路器同时能配长寿命的永磁操动机构,机械寿命能达6万次,可用于 极其频繁操作的场合。
      断路器设计成前后分装的结构形式,既可用作固定安装的单元,也可 与底盘车配装成中置式单元合用。
    使用环境:
    1、海拔高度:低于1000m;
    2、环境温度:最高+40℃,最低-15℃;
    3、相对温度;日平均不大于90%;
    4、地震烈度:低于8级;
    5、无火灾、爆炸、无腐蚀性气体及剧烈振动的场所。



    序号

    项目

    单位

    技术参数

    1

    触头开距

    mm

    14±1

    2

    触头超行程

    mm

    3.5±1

    3

    合闸速度

    m/s

    1.0±0.2

    4

    分闸速度

    m/s

    1.3±0.2

    5

    触头合闸弹跳时间

    ms

    ≤2

    6

    额定触头压力

    N

    20KA(2400±200)25kv(2400±200)31.5KV(3100±200)

    7

    三相合、分闸不同期性

    ms

    ≤2











    12KV电气参数


    序号

    项目

    单位

    参数

    1

    额定电压

    KV

    12

    2

    额定绝缘水平

    额定雷电冲击耐受电压峰值

    KV

    75

    1min工频耐压

    42

    3

    额定短路开断电流

    KA

    20/25

    31.5

    40

    4

    额定电流

    A

    630
    1250

    630  1250
    1600 2000
    2500 3150

    1250 1600
    2000 2500
    3150 4000

    5

    额定热稳定电流(有效值)

    KA

    20/25

    31.5

    40

    6

    额定动稳定电流(峰值)

    63

    80

    100

    7

    额定短路产合电流(峰值)

    63

    80

    100

    8

    额定短路开断电流开断次数

    50

    9

    工次回路工频耐受电压(1min)

    V

    2000

    10

    额定操作顺序


    分-0.3s-合分-180s合分

    分-180s-合分180s合分(40kA)

    11

    额定热稳定时间

    S

    4

    12

    额定单个/背对背电容器组开断电流

    A

    630/400 800/400(40KA)

    13

    机械寿命

    10000





    24KV电器参数


    序号

    项目

    单位

    技术参数


    额定电压

    kV

    24


    额定频率

    Hz

    50


    额定电流

    A

    630、1250、1600、2000、3150


    额定短路开断电流

    KA

    20   25   31.5


    额定短路关合电流(峰值)

    KA

    50   63   80


    额定短路持续时间

    S

    4


    额定短路开断电流开断次数

    30


    额定操作顺序


    0-0.3s-CO-180s-CO


    额定雷电冲击耐受电压(断口)

    KV

    125


    额定1min 工频耐受电压(断口)

    KV

    65


    合闸时间

    ms

    ≤70


    分闸时间

    ms

    ≤50


    机械寿命

    20000


    额定储能和操作电压

    V

    220/110


    开断时间

    ms

    ≤80


    储能时间

    S

    ≤10

    21);|�&drh�8 ��8 ; ; mso-border-top-alt:0.7500pt solid rgb(221,221,221); border-bottom:0.7500pt solid rgb(221,221,221); mso-border-bottom-alt:0.7500pt solid rgb(221,221,221); background:rgb(255,255,255); " >

    机械寿命

    10000


    1、产品成套性

    产品出厂时以下文件及附件将随柜同时移交:

    ●产品合格证明书

    ●产品安装使用说明书

    ●装箱单

    ●产品工程设计资料

    2、用户在产品订货时应提供以下资料

    ●主回路接线方案及特殊技术要求

    ●产品安装平面布置图

    ●产品柜体呢元器件型号规格及辅助回路、控制回路原理图(如需要)

    ●其他特殊要求的书面资料
