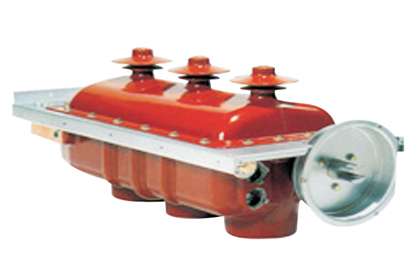

    FLN48型负荷开关是三功位 SF6气体绝缘负荷开关适用于 XGN15-12SF6 环网柜或DFW10 型电缆分支箱,具有较高的经济性、安全性、可靠性、且结构简单、操作灵活、联锁可靠、安装方便等特点。
    正常使用环境:
    a)环境温度 最高温度: +40 最低温度:-40 环境湿度: 日平均相对湿度:≤95% 月平均相对湿度:≤90%
    日平均蒸气压:≤2.2×10-3Mpa 月平均蒸气压: ≤1.8×10-3MPa 年泄漏率≤0.05%
    b) 海拔高度:≤2000m
    c) 地震烈度不超过 度;
    d) 使用场所无滴水、无结霜、无结露、无易燃和爆炸危险、无化学腐蚀性气体以及无剧烈震动。
    若有特殊要求,请用户和我公司联系!
    产品符合标准:
      本产品符合 GB3804-1990GB3906-1991GB16926-1997GB/T11022-1999IEC420-1990 等标准,并已通过了全部型式试验。


    结构和原理:
      FLN48-12D负荷开关主回路及接地回路均密封在由环氧树脂采用 ATG 工艺浇注制成的绝缘壳体中、具 有绝缘性能好、抗污秽环境等优点。绝缘壳体由上下两绝缘罩拼合而成,内部充有相对压力为 0.4bar的 SF6气体,下绝缘罩采取局部较薄壁厚的防爆措施,从而确保万一事故情况下, 过压的 SF6气体冲破安全 防爆膜后压力下降,气体直接喷向柜后部,保证人身安全。
      FLN48-12D负荷开关采用灭弧栅灭弧结构,具有灭弧迅速、可靠等特点。
      FLN48-12D系列负荷开关分为 FLN48-12DK型为单弹簧操作机构)和 FLN48-12D型为双弹簧操作机构) 两种,FLN48-12D型可组合成负荷开关 熔断器组合电器并具有控制和保护功能。
      FLN48-12D型负荷开关具有可视断口观察窗,能明确看到触头的分合状态,是本开关独具的优势所在

    yesB�ooȸ� �� 51,51); font-size:9.0000pt; font-family:'Arial'; " >
    c) 地震烈度不超过 度;
    d) 使用场所无滴水、无结霜、无结露、无易燃和爆炸危险、无化学腐蚀性气体以及无剧烈震动。
    若有特殊要求,请用户和我公司联系!
    产品符合标准:
      本产品符合 GB3804-1990GB3906-1991GB16926-1997GB/T11022-1999IEC420-1990 等标准,并已通过了全部型式试验。



    名称

    单位

    FLN36-12D/T630-20负荷开关

    FLRN39-12D/125-50型负荷开关熔断器组合电器

    额定电压

    单位

    12

    12

    额定频率

    KV

    50

    50

    额定电流

    Hz

    630

    100

    1min工频耐压、相对的、相间/断口

    A

    42/48

    42/48

    雷电冲击耐压(峰值)相对地、相间/断口

    KV

    75/85

    75/85

    5min零表压下额定工频耐压

    KV

    24

    24

    额定热稳定电流3秒/2秒 负荷开关/接地开关

    KV

    20/20

    20/20

    额定动稳定电流(峰值)负荷开关/接地开关

    KA

    50/50

    50/50

    额定短路关合电流 负荷开关/接地开关

    KA

    50/50

    125/50

    额定闭环开断电流

    KA

    630


    额定有功负载开断电流

    A

    630


    额定电缆充电开断电流

    A

    10

    10

    额定短路开断电流

    A


    50*

    额定转移电流

    KA


    1700

    熔断器类型

    A


    XRNT-12KV/100A*

    熔断器撞击输出能量



    1±0.5

    机械寿命 负荷开关/接地开关

    J


    3000/2000

    带电体间及对地的空气绝缘距离


    ≥125

    SF6气体压力(20℃时相对压力)

    mm


    0.4

    分合闸同期性

    ms


    ≤2

    主回路电阻

    μΩ


    ≤65


    1、产品成套性
