关键字: 产品类别:

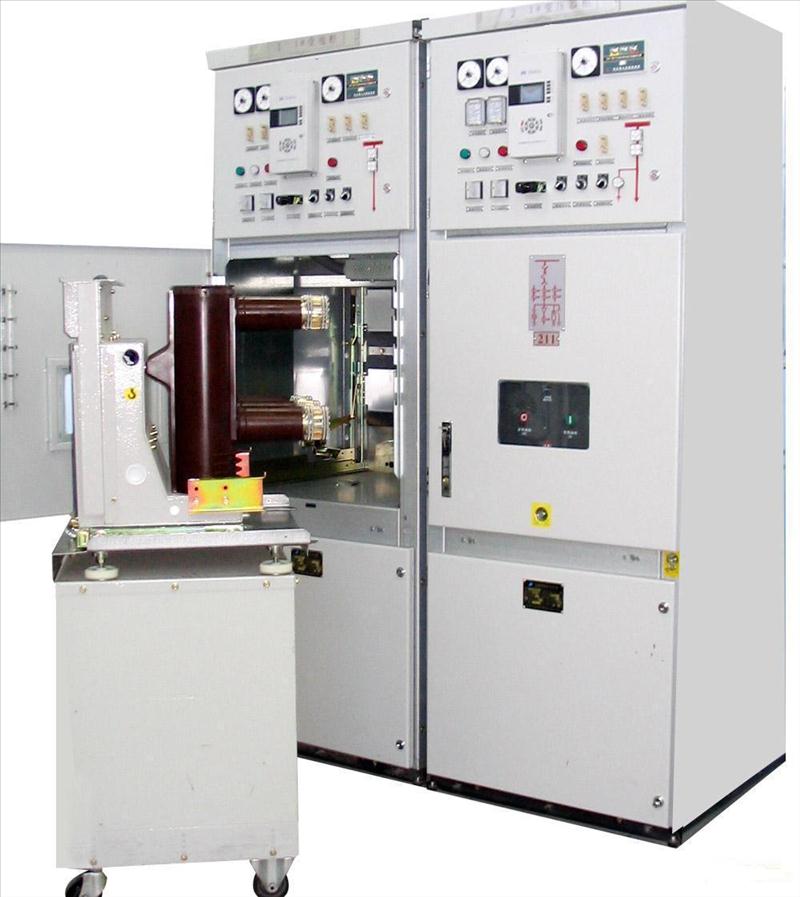

      KYN28A-12 户内交流金属铠装中置移开式开关设备(简称KYN28A开关设备)系 3.6 ~12KV 三相交流50Hz 单母线及单母线分段系统的成套配电设备,主要用于发电厂,中小型发电机送电, 工矿企事业配电以及电业系统的二次变电所的受电、送电及大型高压电动机起动等,实行控制保护、监测之用。柜体分为四个独立的小室,即:母线室、断路器室、电缆室和仪表室,每一个单元的外壳均有独立接地。本开关设备满足 IEC298、GB3906-91 等标准要求,除可配用与之配套的国产VS1、ZN65A型真空断路器外,还可配用ABB 公司的VD4型、 西门子公司的 3AH5型等真空断路器,实为一种性能优越的配电装置。


    安全可靠
    1、 具有可靠“五防”联锁,可有效防止误操作。
    2、每一个单元的外壳均有独立接地。其中三个小室均设有向上的压力释放通道,以保证操作人员安全。
    3、所有功能操作,包括断路器的分合,手车的推入和均设有向上的压力释放通道,以保证操作人员安全。
    4、所有功能操作,包括断路器的分合,手车的推入和位置,分合、接地状态和电缆连接状况,方便巡查监控。
    5、产品外壳封装严密,具有IP4X级的防护等级。
    方便实用
    1、 装设行业标准配件,通用性强。
    2、可配套多种行业电缆连接端子,并可连接多路电缆。
    3、可配用国产VS1、ZN65A型真空断路器,ABB公司的VD4型、西门子公司的3AH5型等多种真空断路器,应用广泛。
    4、无论选用何种断路器、其裸导体空气绝缘距离均能保证大于125mm,复合绝缘大于60mm。其断路均具有长寿命、高参数、少维护、体积小的独特优点。
    5、所配置的断路器可作为变压器、电容器、电缆、架空线等电力设备的控制和保护。
    6、额定电流3150A、开断31.5KA的柜体宽度只有800mm。

    使用环境地条件:
    环境温度:最高温度 +40℃,最低温度 -40℃;
    环境湿度:日平均相对湿度不大于 95%,月平均相对湿度不大于 90%;
    海拔高度:≤2000m,在 2000m 以上使用时,请特别注明,以便制造时对设计方案进行调整;
    抗地震度:地震烈度不超过 8 度;
    周围空气应不受腐蚀性、可燃性气体、水蒸气等明显污染,应无经常性剧烈震动

    电气参数:

    名称

    单位

    参数

    额定电压

    KV

    3.6、7.2、12

    额定频率

    Hz

    50

    断路器额定电流

    A

    630、1250、1600、2000、2500、3150

    开关柜额定电流

    A

    630、1250、1600、2000、2500、3150

    额定热稳定电流(4S)

    KA

    16、20、25、31.5、40、50

    额定动稳定电流(峰值)

    KA

    40、50、63、80、100、125

    额定短路开断电流

    KA

    16、20、25、31.5、40、50

    额定短路关合电流(峰值)

    KA

    40、50、63、80、100、125

    额定绝缘水平

    1min共频碉受电压

    KV

    24

    32

    42

    雷电冲击耐受电压

    KV

    40

    60

    75

    防护等级

    外壳为IP4X,隔室间、断路器室门打开时为IP2X


    断路器机械特性:

    名称

    单位

    参数

    额定电压

    KV

    3.6、7.2、12

    额定频率

    Hz

    50

    断路器额定电流

    A

    630、1250、1600、2000、2500、3150

    开关柜额定电流

    A

    630、1250、1600、2000、2500、3150

    额定热稳定电流(4S)

    KA

    16、20、25、31.5、40、50

    额定动稳定电流(峰值)

    KA

    40、50、63、80、100、125

    额定短路开断电流

    KA

    16、20、25、31.5、40、50

    额定短路关合电流(峰值)

    KA

    40、50、63、80、100、125

    额定绝缘水平

    1min共频碉受电压

    KV

    24

    32

    42

    雷电冲击耐受电压

    KV

    40

    60

    75

    防护等级

    外壳为IP4X,隔室间、断路器室门打开时为IP2X


    1、产品成套性

    产品出厂时以下文件及附件将随柜同时移交:

    ●产品合格证明书

    ●产品安装使用说明书

    ●装箱单

    ●产品工程设计资料

    2、用户在产品订货时应提供以下资料

    ●主回路接线方案及特殊技术要求

    ●产品安装平面布置图

    ●产品柜体呢元器件型号规格及辅助回路、控制回路原理图(如需要)

    ●其他特殊要求的书面资料
