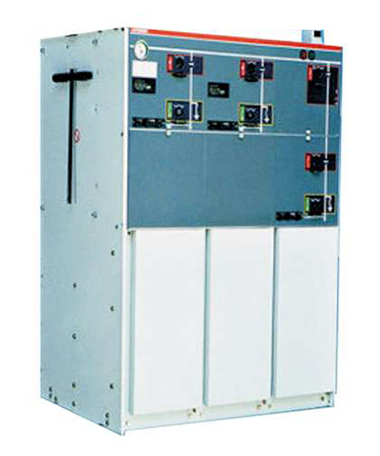

        金能源 JNY-Safe-12/24系列全绝缘全密封共箱式环网开关设备

        是新一代小尺寸模块式开关设备,Safe-C、Safe-F是环网柜主单元结构,在同一个SF6 绝缘气箱内最多可以配置6个模块;JNY-Safe-12/24是紧凑可扩展型;当环网柜主单元结构,配置模块数大于6个模块时要采用扩展母线的形式将柜子连接起来,实现半模块化结构;每个模块都具有其各自的功能及各自的金属外壳,并且可以在左右侧任意扩展,根据不同的设计方案任意排列,实现不同的配置要求。

        金能源JNY-Safe-12/24系列充气柜气箱采用进口不锈钢外壳,经过世界先进的激光焊接技术而成,保证气箱的密封性;内充SF6气体,并经过同步抽真空氮检漏,负荷开关、接地开关、熔断器绝缘筒等开关活动部件及母线均密封在不锈钢气箱内,充气壳体的防护等级达到IP67气箱装有防爆膜片,当开关内部超过一定压力时,能从下部防爆口排出,能有效防止对人、电缆及变电站内其余开关设备的损害。金能源JNY-Safe-12/24系列充气柜具有结构紧凑、全绝缘、全封闭、长寿命、免维护、占用空间小、安全可靠、不受工作环境影响等优点,广泛应用于工业及用民电缆环网及供电末端。特别适用于小型二次配电站、开闭所、工矿企业、机场、铁路、商业区、高层建筑、高速公路、地铁、隧道等领域。

    正常使用环境

    a) 环境温度 最高温度:+40℃最低温度:-40℃ 相对湿度:日平均相对湿度:≤95% 月平均相对湿度:≤90%

    b) 海拔高度:≤2000m( 超过 2000m 由用户和厂家协商);

    c) 地震烈度不超过 8 度,水平加速度≤0.4g, 垂直加速度≤0.2g;

    d) 使用场所无滴水、无结霜、无结露、无易燃和爆炸危险、无化学腐蚀性气体以及无剧烈震动。

    e) 当使用条件不同或有特殊要求时制造厂家和最终用户须取得一致。

    产品特性:

    a)SF6 气体压力:20℃下为 1.4bar( 绝对压力)。

    b)SF6 气体年泄漏率:≤0.25%。

    c)浸火试验:水下施加 0.3bar 的压力/24 小时。

    d)燃弧试验 : 有灭弧器20KA/1s,无灭弧器 16KA/1s。

    e)不受环境影响,抗凝露、凝霜、盐雾、污秽、抗腐蚀、耐紫外线、小动物及化学物质等,可用在环境恶劣的场所。

    f)所有高压带电部位以及开关元件全部密封在充气低压力 SF6 气箱内,结构紧凑,实现小型化、轻量化、全绝缘。

    g)模块化设计,有不同模块组合实现各种主接线,并可根据用户需要变换组合方式,形成回路开关系统。




    名称

    单位

    C模块

    F模块

    V模块

    CB模块

    负荷开关

    组合电器

    真空开关

    隔离/接地开关

    真空断路器

    隔离/接地开关

    额定电压

    KV

    12/24

    12/24

    12/24

    12/24

    12/24

    12/24

    工频耐受电压

    KV

    42/50

    42/50

    42/50

    42/50

    42/50

    42/50

    雷电冲击耐受电压

    KV

    95/125

    95/125

    95/125

    95/125

    95/125

    95/125

    额定电流

    A

    63/630

    注1)

    630/630


    1250/630


    分断能力








    闭环开断电流

    A

    63/630





    24

    电缆充电开断电流

    A

    135/135





    20/20

    5%额定有功负载开断电流

    A

    31.5/-





    50/50

    接地故障开断电流

    A

    200/150





    125/50

    接地故障时电缆充电的开断电流

    A

    115/87






    短路开断电流

    KA


    注2)

    20/16


    25(20)注3


    关合能力

    KA

    63/52.5

    注2)

    50/40

    50/40

    63(50)注3

    63/50

    短时耐受电流2秒

    KA

    25/-






    短时耐受电流3秒

    KA

    -/21


    20/16

    20/16

    25(20)注3

    25/20

    机械寿命

    5000

    3000

    5000

    2000

    10000

    2000





    1、产品成套性

    产品出厂时以下文件及附件将随柜同时移交:

    ●产品合格证明书

    ●产品安装使用说明书

    ●装箱单

    ●产品工程设计资料

    2、用户在产品订货时应提供以下资料

    ●主回路接线方案及特殊技术要求

    ●产品安装平面布置图

    ●产品柜体呢元器件型号规格及辅助回路、控制回路原理图(如需要)

    ●其他特殊要求的书面资料
