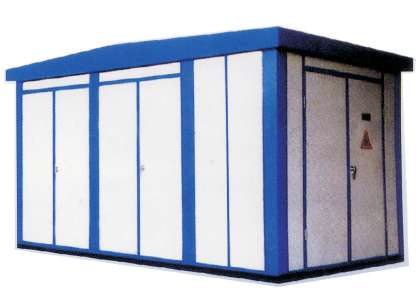

    YBM1-12/0.4 型高压/低压预装式变电站适用于10KV系统环网和放射式电网供电的终瑞配电。替代专用变配电室,具有占地面积小,环保,美观大方,安装移动方便。广泛应用于城市、道路、公园、矿山等户外场所。

    ·箱体:
     YB1-12 型预装式变电站底座由槽钢焊接而成,进行防锈处理后涂防锈漆。外壳采用环保型复合型材板、薄钢型板或铝合金板制成。顶部钢板内衬隔热层,上周沿四侧开有散热通风孔。箱变布置根据设计或用电需要设计成目字型、品字型;根据安装环境地点可设计成环保景观型或普通型。室内分别设置高压室、变压器室、低压室三个相互独立隔离室。
    ·高压室:
     内置10KV(6KV)高压配电柜,常用普通型SF6负荷开关柜或充气式SF6负荷开关柜,当变电器容量较大时可配置真空断路器柜;
    ·变压器室:
     可配置干式、油浸式或特种变压器,室顶装设通风散热装置,油浸式变压器底部设有渗油栅,并装设防护隔网。
    ·低压室:
     内置固定式或抽出式配电柜;
    ·箱变设置讲师观察窗,便于户外抄表。


    适用条件:
    ·海拔不超过2500
    · 日均相对湿度不超过95%
    · 抗震能力 8
    · 环境温度40C -25C
    · 月均相对湿度不超过90%
    · 无剧烈震动、腐蚀、火灾、爆炸危险的场所



    项目

    高压单元

    变压器

    低压单元

    箱体

    额定容量


    30~1250KVA



    额定电压

    12(6、3) KV


    0.4KV


    额定电流

    630、1250A


    100~2500A


    额定频率

    50/60HZ

    额定热稳定电流

    20KA/3S 25KA/2S




    额定动稳定电流

    63KA


    30~60 KA


    绝缘水平

    42KV/1min


    2 KV/1min


    箱体结构




    目字或品字

    防护等级

    IP3X


    IP2X

    IP4X

    使用寿命

    起过30年




    1、设备选项:
    ●箱体:复合材板,簿钢型板,铝合金板 外贴瓷砖景观形。
    ●颜色:乳白色、淡绿色、环保绿色、天蓝色、其他。
    ● 高压室:XGN15-12型SF6环网柜,其他形式高压柜。
    ●变压器:S9、S11、SC8、SC9、SCB系列等干式,油浸式。
    ●低压侧:GGD、PGL、GCK、GCS等型低压柜。

    � �8;`�9 �|6 nt face="sans-serif" >月均相对湿度不超过90%
    ●无剧烈震动、腐蚀、火灾、爆炸危险的场所


    2、产品成套性

    产品出厂时以下文件及附件将随柜同时移交:

    ●产品合格证明书

    ●产品安装使用说明书

    ●装箱单

    ●产品工程设计资料

    3、用户在产品订货时应提供以下资料

    ●主回路接线方案及特殊技术要求

    ●产品安装平面布置图

    ●产品内部元器件型号规格及辅助回路、控制回路原理图(如需要)

    ●其他特殊要求的书面资料
