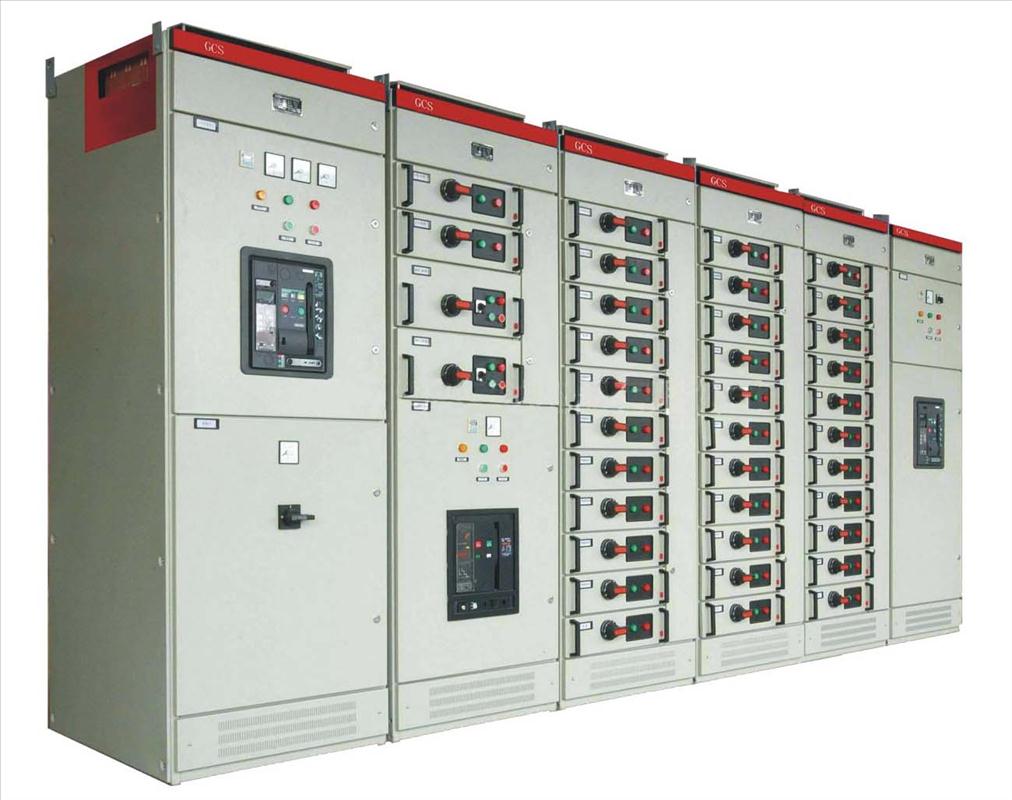

          GCS 系列开关柜适用于工矿企业,三相交流频率 50Hz、额定电压 380V 至 600V,电力系统的一次配电和以异步电动机为主要控制对象的二次配电或控制设备;亦适用于车站、码头、高层建筑,尤其适用于发电厂、变电站、石油、化工、冶金、机械、轻工生产线的电动机群控系统和现场控制装置,如配以适当的接口还可以与PC(程序控制器)或微处理器组成供配电自动控制系统。

    工作条件:
    1.执行GB7251-1997。
    2.海拔高度不超过2000M
    3.没有粉尘、腐蚀性气体和雨水侵袭的户内。
    4.周围空气温度和相对温度:上限为+40℃,下限为-5℃,在24小时周期内测得的平均温度不超过        +35℃。相对温度不超过85%。
    5.没有震动和颠簸,且安装倾斜不超过5%
    结构特点:
       本系列开关柜采用封闭式结构,骨架用镀锌薄壁异型号钢管和特制的联结件用紧固件组 合而成,具有重量轻、强度高的特点。柜门、侧板、顶盖、后门、护板等外观可见部件均采 用复层表面处理,及电镀后用环氧粉末静电喷涂,涂层均匀美观耐腐蚀。


    (1)、技术参数;
    (2)、受电主开关具有三段(瞬时、短延时及过载)保护,与下一级主开关的二段(瞬时、过载) 保护配合,安全可靠。
    (3)、主开关及母联开关均可根据用户需要装设自投、切换装置。
    (4)、馈电电路主开关具有瞬时和过载保护,用户需要可加装漏电保护。
    (5)、电动机控制电路具有短路瞬时、过载、欠压释放及断相保护功能。
    (6)、照明及家用电器主开关具有瞬时、过载和漏电保护,宜于电站手提砂轮机等移动电器供电。
    (7)、受电电路装有流表、有功和无功电度表。250A 及以上馈电电路可装或不装电流表及电度表, 其他大于37KW或          60A的电路装有电流表。
    (8)、事故时备有灯光和报警装置。


    1、产品成套性

    产品出厂时以下文件及附件将随柜同时移交:

    ●产品合格证明书

    ●产品安装使用说明书

    ●装箱单

    ●产品工程设计资料

    2、用户在产品订货时应提供以下资料

    ●主回路接线方案及特殊技术要求

    ●产品安装平面布置图

    ●产品柜体呢元器件型号规格及辅助回路、控制回路原理图(如需要)

    ●其他特殊要求的书面资料
